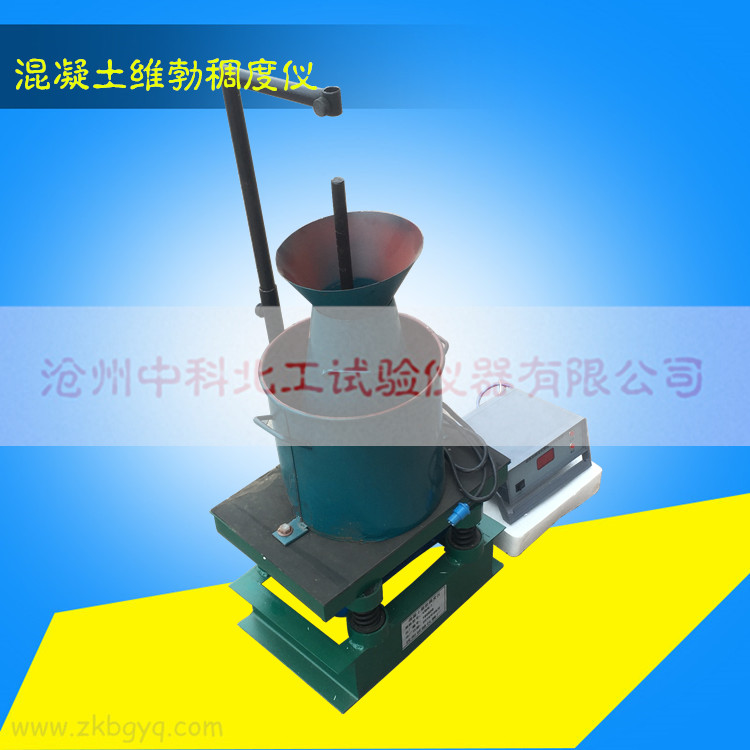

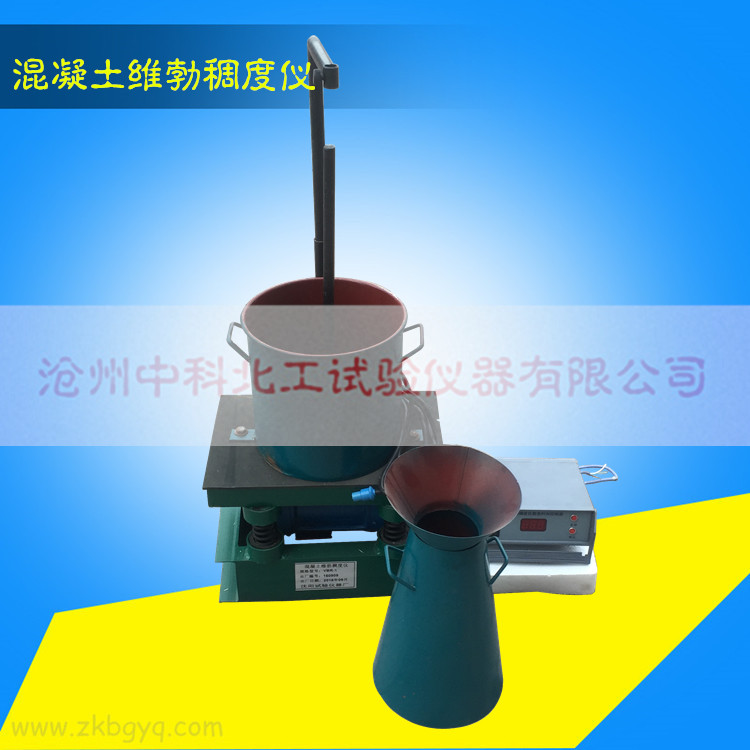

混凝土維勃稠度儀
一、用途
主要用于混凝土拌合物維勃稠度的測定。他以拌合物振實時間的長短；用秒表示碾壓混凝土拌合物的維勃稠度值。適用于骨粒最大粒徑不大于40mm，維勃稠度值在5-10s之間的混凝土維勃稠度測定。
二、主要技術參數
1、坍落度筒：頂部100±2mm
底部直徑200±2mm
筒高300±2mm
2、容器：內徑240±5mm
外高200±2mm
3、振動器頻率：3000±200次/分
4、振動器振幅：（裝有空容器）0.5±0.1mm
5、振動器頻率：250W
6、計時范圍：0.1-99.9s
7、外形尺寸：380×300×870mm
8、重量：（凈約）45Kg
三、安裝說明
1、本產品應放置在基礎平整的地面或者操作臺面上使用。
2、接入電源：380V（三線）
3、接線時輸入端應接一刀閘，所以本產品出廠時沒有附帶插頭。
4、安裝完畢后啟動設備3-5分鐘，檢查是否運轉正常，如有異常，請酌情解決，或聯系銷售商進行解決。
四、操作和使用方法
1、試驗前先用濕布擦拭容量筒及透明圓盤的上、下面。
2、取質量均勻、有代表性的混凝土試樣約25Kg
3、用鐵勺等工具將試樣分兩層輕輕裝入坍落度筒內，底層應超過半筒，上層應高出筒口。裝料時應注意避免自由下倒，以防試樣離析。每裝一層用搗棒從坍落度筒的邊緣向中心螺旋形均勻插搗25次。插搗底層時，搗棒應貫穿整個深度但不觸及筒底。插搗上層時，搗棒應插入底層表面以下1-2cm。每層插搗后用橡皮錘均勻敲擊容量筒周圍10次，以消除插搗所產生的孔洞。上層插搗完畢后，用金屬鏝刀除去高出筒口試樣，并將表面抹平。
4、將裝好試樣的容量筒固定于振動臺上，并將透明圓盤連同荷重砝碼壓到拌合物表面。
5、開動振動臺，同時按下秒表。注意觀察透明圓盤下的試樣表面出漿情況。記下從振動開始到圓盤下的試樣全面積出漿所經過的時間，（控制器會自動計時的）即為混凝土拌合物的維勃稠度值記錄精確至1s。
6、試驗結果
每個試樣重復兩次試驗，以兩次試驗的平均值作為試驗結果，精確至1s如果兩次試驗結果的誤差均超過平均值的20％，試驗結果無效。
7、試驗報告
試驗報告應包括以下內容：
（1）要求檢查的項目名稱、執行標準；
（2）原材料的品種、規格和產地以及混凝土配合比；
（3）試驗日期及時間；
（4）儀器設備的名稱、型號及編號；
（5）環境的溫度和濕度
（6）攪拌方式；
（7）混凝土拌合物的維勃稠度值；
（8）要說明的其他內容。
五、維護和保養
1、每次使用完畢，應及時清理工作中殘留的水泥漿等物，以免腐蝕各活動表面，保持其活動靈活，動作準確。
2、班前檢查振動器兩端振子是否松動。
3、由透明圓盤、配重、測桿組成的測桿總成總重量為2750±50g；如低于這個范圍時請及時修正，修正方法為在在兩配重之間加一個鉛片至要求的標準重量。
4、每次使用完畢及時斷電，以確保安全。
5、正常使用時，每年清除振動器電機兩個軸承、更換保養鈣基潤滑油脂。
6、振動臺上平面與底座平行度超過1mm時應及時調整，調整時可以在彈簧橡膠碗下墊儀一片適當?shù)蔫F片。
六、售后服務：
本儀器一經售出后，如出現故障，請與經銷商聯系維修事宜，如故障較為嚴重，應返廠維修。
本機在生產一段時期后，可能作一些改進，不再另行通知。
