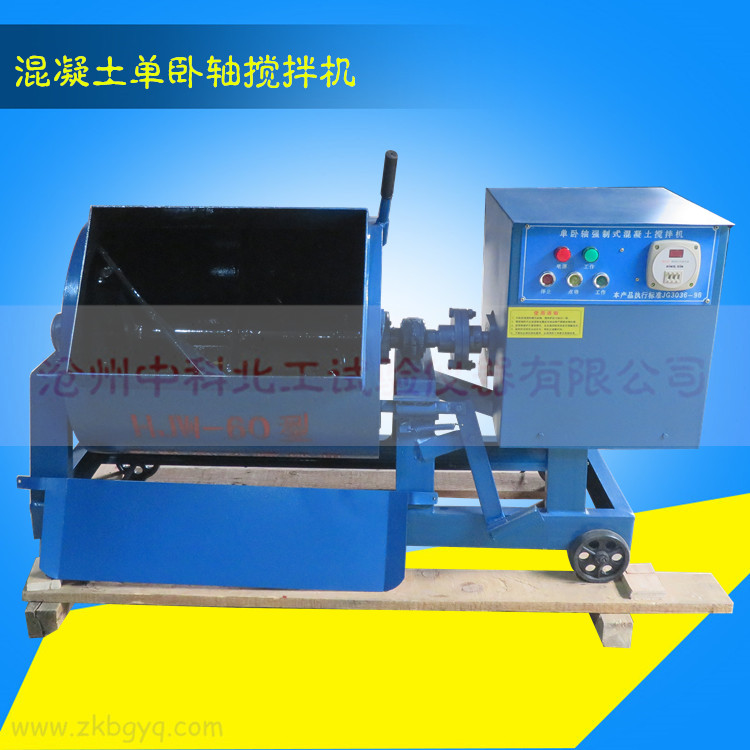

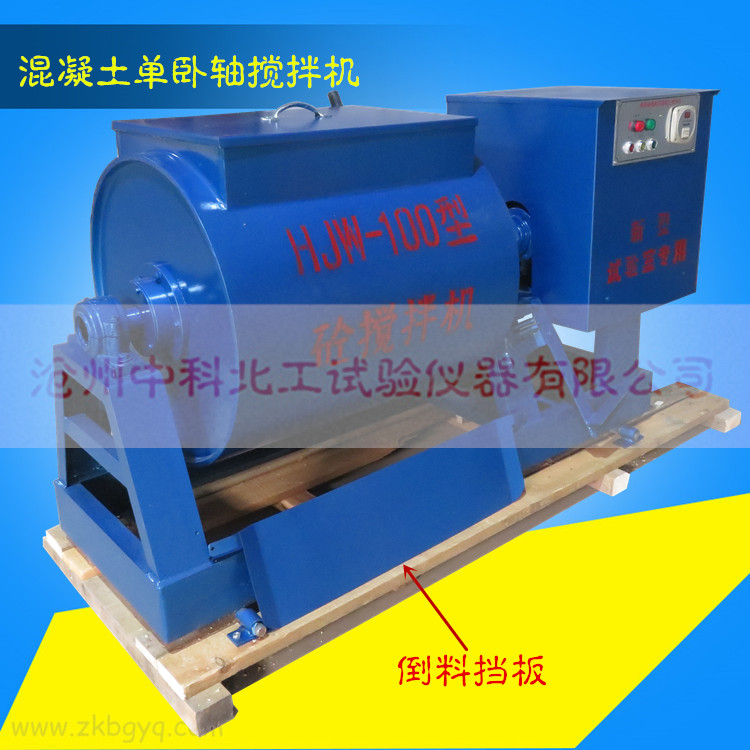

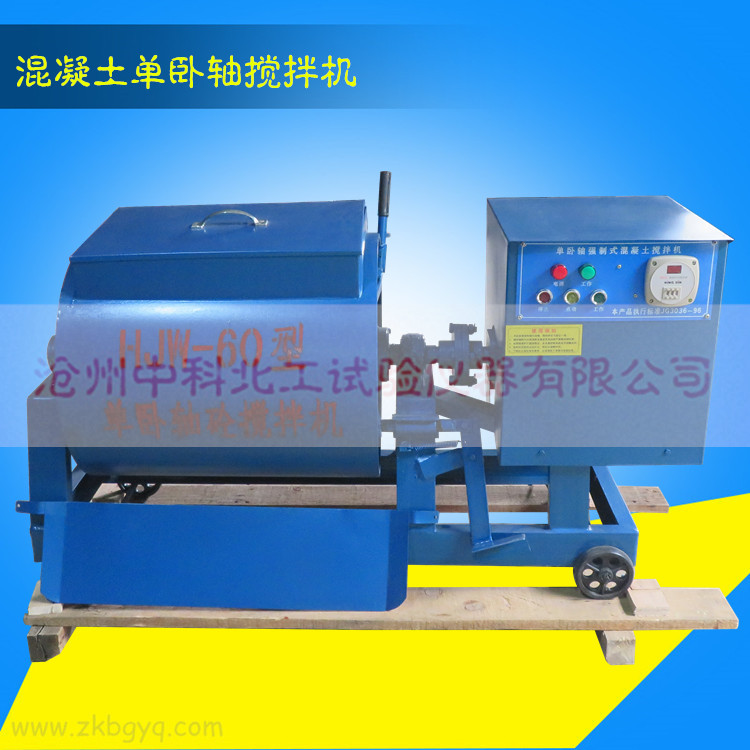

混凝土單臥軸攪拌機
- 品牌：中科北工
一、用途與特點
本機適用于建筑科研單位和建筑公司及混凝土構件單位實驗室，可攪拌普通混凝土，輕質混凝土及干硬性混凝土，也可應用到其它行業試驗室對不同物料進行攪拌。
本機操作方便，攪拌效率高，殘余量小，清洗方便，是較為理想的試驗室用混凝土攪拌設備。
二、主要技術參數
1、進料容量：33升、66升、110升、160升
2、出料容量：30升、60升、100升、150升
3、攪拌均勻時間：≤45秒
4、攪拌機轉速：48轉/分
5、電動機功率：1.5KW——4KW
6、電源電壓：380V 50HZ
三、結構與工作原理：
本機由機架、攪拌裝置、傳動系統，限位裝置及電器控制系統所組成。
機架是整個設備的支撐部分，由槽鋼焊接而成，攪拌裝置由攪拌筒，攪拌軸，攪拌鏟片所組成，攪拌鏟片固定在攪拌臂上，并且與攪拌軸組成一體形成兩組螺旋方向相反，但導程及螺旋升角相同的螺旋帶狀攪拌鏟，攪拌鏟與攪拌筒內壁的間隙可為微量調整。
轉動機構是由減速機和聯軸器組成，簡體限位裝置由鎖定銷及定位孔所組成，電氣控制系統具有啟動、點動、停止、定時的功能。
工作原理：減速電動機通過聯軸器使軸沿一個方向旋轉，攪拌軸上的正反兩組鏟片攪拌物料，由于螺旋升角的作用，鏟片工作時使桶內的物料由一側向另一側，又由另一側推回到原處的循環動作，使物料得到充分的攪拌，從而獲得較理想的攪拌效果。
卸料時需停機，打開鎖定鎖，使筒旋轉一定角度，再限位，按點動按鈕，實現拌合物，排出筒外。
四、安裝
機器拆箱后檢查減速電機，料筒、軸承座，在運輸中有無所壞，堅固件有無松動，若有松動應擰緊，支撐地基為平整的混凝土地面，攪拌機搬運時應用繩索系在機架上，不可套系在攪拌軸上，攪拌機底座下面安裝有腳輪，可任意移動。
五、操作程序
1、啟動前首先檢查旋轉部分與料筒是否有刮碰現象，如有相碰現象，應及時調整。
2、清理料筒內雜物。
3、啟動前將筒體限位裝置鎖緊，然后再啟動。
4、攪拌軸旋轉方向按筒體端面標記所示
5、裝入的混凝土物料必須清除金屬或其他雜物。
6、根據攪拌時間調整控制器的定時，注意必須在斷電情況下調整。
7、按動啟動按鈕，主軸便帶動攪拌鏟運轉。
8、達到調定時問后自動停車。
9、卸料時應先停機，打開鎖定銷，搬動手柄使物料筒旋轉到一定位置，再用定位銷鎖緊，然后啟動機器使主軸運轉方可排出物料，直至將物料排凈，然后停機。
10、拌合料排凈后使筒體復位，將攪拌筒用鎖定銷定位。
11、清洗料筒，可將水倒入料筒使主軸旋轉進行沖洗，也可用干砂清洗。
六、保養與維修：
1、根據使用情況對軸承部件定期潤滑，減速箱潤滑參照其產品使用說明書。
2、定期檢查機器的密封情況，如有漏漿處及時檢查密封墊的質量。
3、經常檢查產片的緊固情況，如有松動應及時擰緊。
4、經常堅持電氣控制系統是否接觸良好和干燥
5、攪拌機經長期使用后，鏟片與攪拌桶要磨損，根據磨損情況進行調整或更換。
6、在攪拌過程中切勿將手和棒狀物插入桶內以免發生危險。
七、電器操作
控制器電路數字顯示，首先將控制器上的輸入電源接好，待電源燈亮，此時控制器處在待命狀態，數顯顯示“0:00”然后開始設定攪拌時間，撥碼盤上，右面第一位“+”號，按一次增加1秒。“-”號按一次減少一秒時間，一旦設定完畢在運行中就不能任意改變，要改變設定時間。注意：當撥碼盤上沒有選預置時間“0:00”時就是按啟動按鈕，機器也是不工作的。預置時間到自動切斷電源，下班后機器必須拉掉電源閘。
