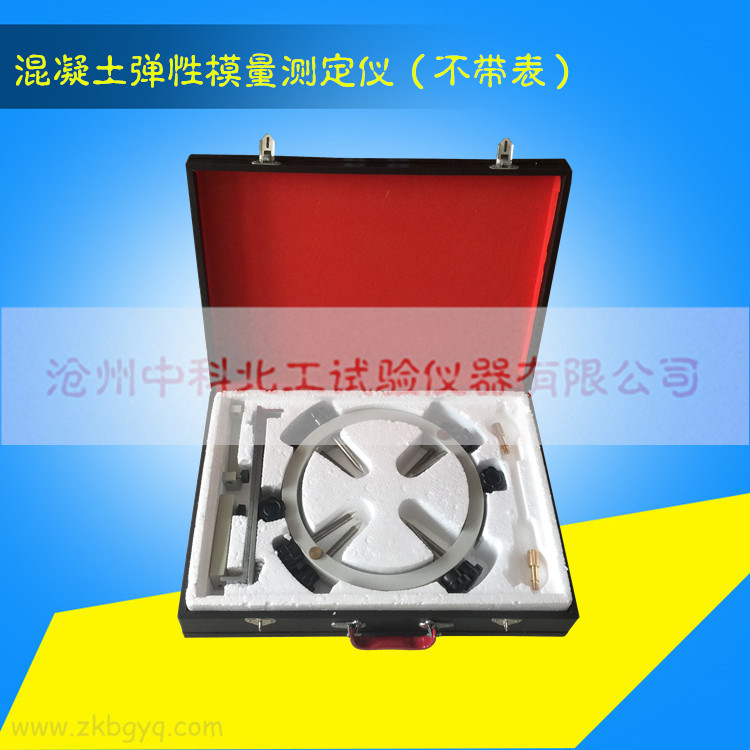

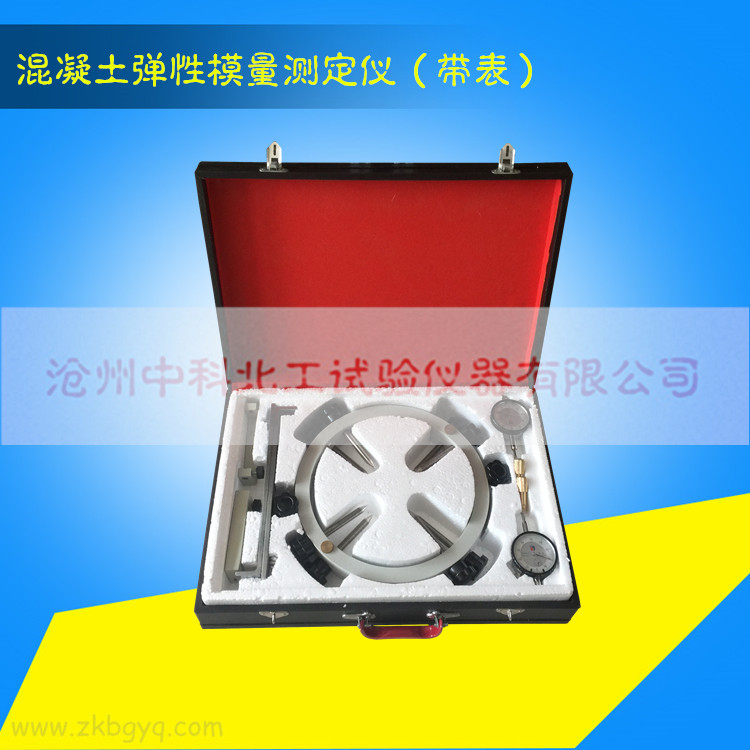

混凝土彈性模量測定儀
更新：2017/8/12 10:16:59 點擊：
- 型號：TM—2
介紹
混凝土彈性模量測定儀一、簡介
混凝土彈性模量測定儀符合GB11971-89《加氣混凝土力學性能試驗方法》、GB81-85《普通混凝土力學實驗方法》、JTG E30-2005《公路工程水泥及水泥混凝土試驗規程》中T0556/T0557-2005的試驗儀器要求；主要用于測量水泥混凝土的抗壓彈性模量試驗。
二、主要技術參數
檢測混凝土試件類型（本儀器可用于多種軟件）
150×150×300 φ150×300
100×100×300 φ100×300
千分表量程-----0-1mm
測環上下距離-----150mm
下環離底部距離-----75mm
三、結構及操作程序

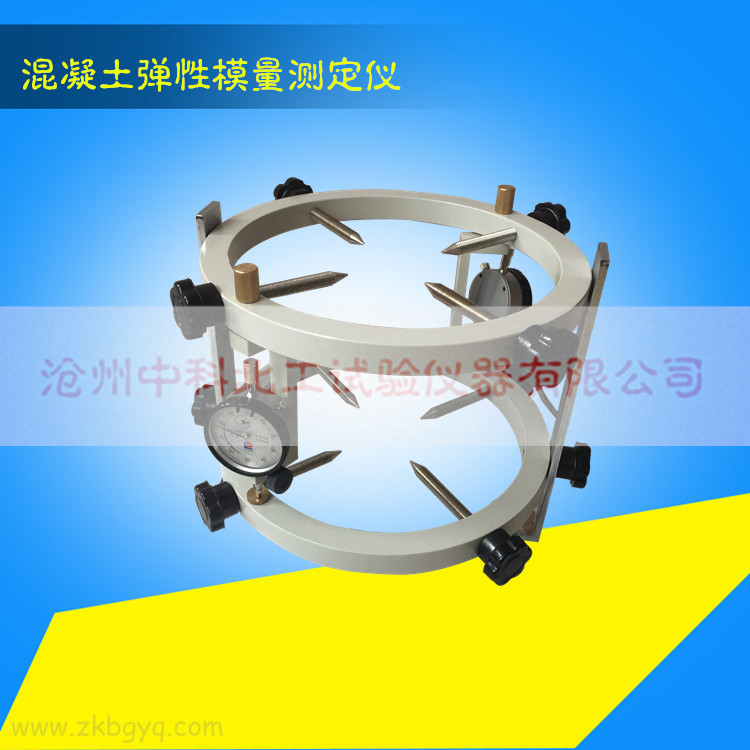

本測定儀由上下環接觸桿千分表和固定螺釘組成。（參見附圖）試驗前，將彈性模量測定儀放置于平整位置，旋出上、下固定螺釘，將養護好的混凝土試件放入測試環中，旋緊上、下固定螺釘，裝上千分表，松開固定板，取下固定板，測定儀已在試件上固定。經測定儀與試件一同位置在壓力試驗機的下壓板上，試件的上中心與壓力試驗機的上壓板的中心對準，千分表調整到零位置。
開動壓力試驗機，當上壓板與試件接近時，調整球座，使試件與上壓板接觸均衡。加荷至基準應力為0.5MPa并以0.6MPa/s的速度連續而均勻的加壓到PA（即使試件預期破壞荷載值的40%），然后以同樣的速度卸荷至零，如此反復做三次試驗。在預壓時，觀察壓力機、千分表是否正常。試件兩側千分表變形之差，不得大于變形平均值的15%，更不能正負異常，當采用100×100截面試件時，其兩側變形之差，不得大于變形平均值的20%，否則用硬木敲擊球座調整，或調成試件的位置。
用上述速度進行第四次加荷，先至載荷P0（約0.5MPa），保持30秒，分別讀取兩側千分表△0，然后加荷至PA，保持30秒，分表讀兩側千分表△A，分別計算兩側的變形增量△A-△0，并算出平均值，設為讀取△A后即以同樣的速度卸荷至P0，保持約30秒，分別讀取兩側千分表讀數△0。
同上步驟五次加荷求出△5。
△5與△4之差應大于0.00002（L=150mm），否則，應重復上述步驟，直至兩次相鄰的加荷變形值之差負荷要求，以最后一次變形值△n為準。然后卸下千分表，以同樣的速度繼續加荷至試件破壞，記下循環軸心抗壓強度Ra
四、試驗結果計算公式
Ec=
式中Ec——混凝土抗壓彈性模量（MPa）
PA——終載荷（N）
P0——初載荷（N）
△n——第五次或最后一次加荷，試件兩側在PA及P0作用下變形差平均值
L——標距
A——試件的斷面積（mm2）
以三塊試件試驗結果的算數平均值為測定值。若任一軸心抗壓強度與抗壓強度平均值之差超過平均值20%，則Ec按另兩塊試件結果的算數平均值計算，若兩塊試件結果超出規定，試驗無效。
結果精確至100MPa。
五、注意事項
試驗時要輕拿輕放，特別在運輸時，避免碰撞，以免影響測試精度。
實際操作步驟請按照執行的試驗標準進行。
