鋼筋預應力
一、用途和特點
Z1—5b智能型帶肋鋼絲測力儀，適用于混凝土預應力構件生產中，檢測正在張拉和錨固后鋼絲的預應力，以及對張拉機進行校驗，是一種既適用于長線法工藝也適用于短線法生產工藝的多用途最新檢測儀器。
本儀器采用機、電、儀一體化機構設計，夾持提跨距小于400mm。具有體積小、重量輕、攜帶方便、操作簡單、穩定性好、可靠性高的等特點。單次測試時間小于10s。儀器設計采用單片計算機，具有自動計算顯示平均值，自動剔除粗大誤差，提示欠壓指示等功能，并能自動分析測試信號。力值回歸采用軟硬件均可修正的形式，使力值回歸和定期檢驗工作變得非常簡單方便。

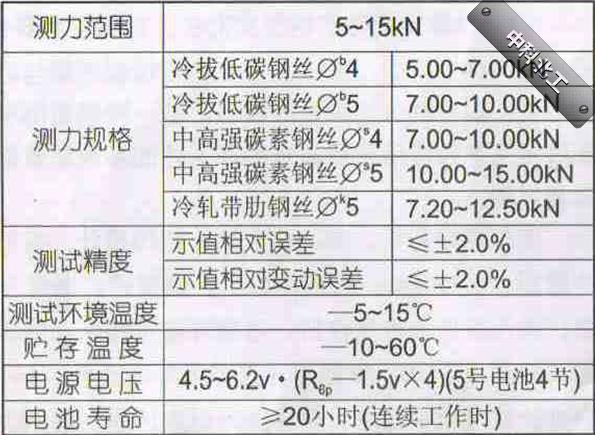

二、技術參數和指標
三、測試前準備
1、詳細閱讀說明書
2、儀器應在力值檢驗證書有效期內，否則應及時送檢。
3、各部件操作靈活，沒有任何損壞現象，若有不良現象應及時修理。
4、電池充足，發現不足時，需更換電池后再進行測試。
5、保證兩鉗口靈活，有贓物和生銹現象，應處理干凈。
6、傳感器磁鋼有異物應用橡皮泥清理。
四、測試方法
（1）確認被測鋼絲得直徑和種類并選擇在被張鋼絲中部進行檢測；

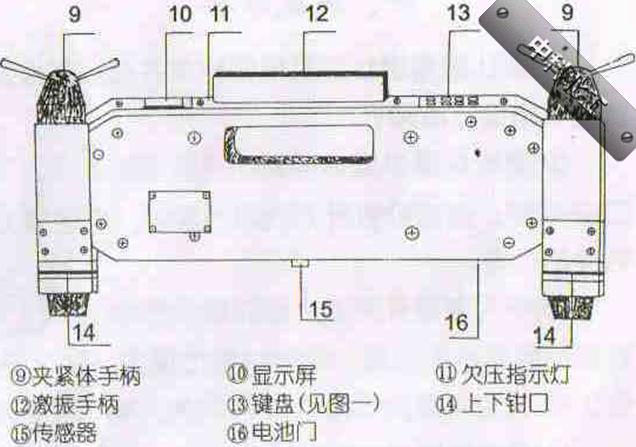

（2）旋松儀器夾緊體手柄⑨將鋼絲裝入上、下鉗口⑭中間，然后順時針方向用力旋緊，直至恒力機構自動打滑。
（3）按下電源開關⑧，這時顯示屏⑩顯示“P---”若顯示屏顯示不正確，需按動復位鍵⑦，使儀器復位正常。（如發現欠壓指示燈⑪閃亮，請即更換電池）

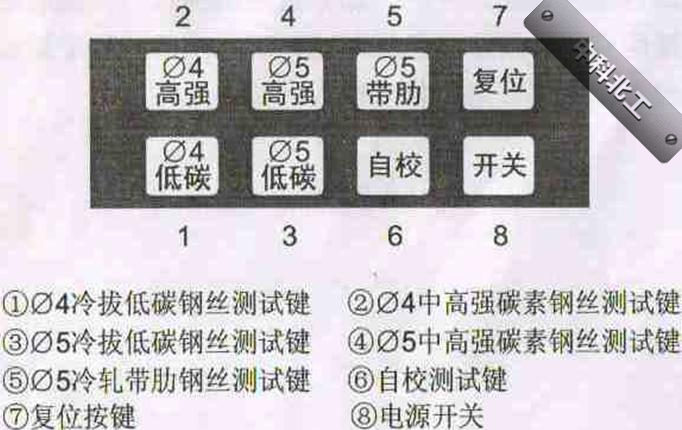

（4）根據被測鋼絲的直徑和種類，按相應的測試鍵①～⑤。儀器自動進入待的測試狀態，同時顯示相應測試信息。測試Φ4低碳冷拔鋼絲，按測試鍵①，待測狀態顯示“4--L”；測試Φ5低碳冷拔鋼絲，客服QQ916129270按測試鍵③，待測狀態顯示“5--L”，測試Φ4中高強碳素鋼絲，按測試鍵②，待測狀態顯示“4--H”，測試Φ5中高強度碳素鋼絲，按測試鍵④，待測狀態顯示“5--H”，測試Φ5冷軋帶肋鋼絲，按測試鍵⑤，待測狀態顯示“5—P”。
（5）一手握住儀器，一手按動儀器扳手測試。要求把激扳手柄用力按下，并迅速放松，使鋼絲振動，這時既有力值顯示（單位為KN），并自動將此力值數值存入計算機。顯示“P--1”說明計算機已存入了一個力值。接著在左（右）不同部位按同上方法測試第二次，客服熱線13722705231測試后顯示“P--2”說明計算機已存入二個力值，然后在右（左）不同方法測試第三次。測試成功后，機內計算機立即將得到的三個力值自動加權計算出平均值，并作為測試結果出現在顯示屏上，以便記錄。
（6）若測試出現無效，則該儀器重新回到待機狀態。表明測試無效，需重測。一般由于外界存在強干擾或操作不當，可適當調整儀器在鋼絲上的位置，按測試步驟（5）重新測試。
（7）如需要儀器本身進行檢測時，可按自校鍵⑥，這時儀器進行自檢，并顯示《力值證書》給定的固定數據，根據這一數據可簡單判別主電路工作是否正常。
五、測試后工作
（1）關閉電源開關，取出電池。
（2）清除鉗口和傳感器⑮工作面上的鐵屑和污物。并在鉗口處涂上機油防銹。
（3）將儀器裝回儀器箱內保存。
六、注意事項
（1）更換電池時極性不能裝反，否則容易損壞儀器。
（2）儀器應避免激烈振動和摔打，露天作業時應避免日曬、雨淋。
（3）夾緊鋼絲時要盡量不影響被測鋼絲的自然狀態，切勿扭曲和橫向牽拉被測鋼絲。
（4）欠壓指示燈亮時，應及時更換電池。
（5）儀器每次使用后一定要將儀器擦干凈，放回儀器箱內保存，置于無塵干燥處。
（6）若儀器長時間不用，必須將電池取出，以免電解液滲透腐蝕儀器。
（7）嚴禁擅自拆卸儀器零部件。
七、裝箱清單
（1）Z1—5b智能型帶肋鋼絲測力儀 1臺
（2）合格證 1份
（3）使用說明書 1份
（4）力值檢驗證書 1份
八、附加說明
（1）本儀器使用有效期為一年，到期需隨帶原力值檢定證書進行檢定。
（2）檢測的鋼絲直徑必須符合JGJ19—92規程的規定，即Φb4±0.08；Φb5±0.1，如超差甚大，測力儀示值應進行修正。修正公式：
鋼絲實際拉力=測力儀示值平均值×（鋼絲實際直徑/鋼絲名義直徑）平方
