瀝青路面滲水儀
一、簡介
路面滲水試驗儀，加工細致，測試精度高。特有滲水面積標準環，保證滲水面積準確無誤，從而使測定結果高度準，獨特的排氣功能，讓操作者使用更方便。適用于測定瀝青混合料路面及碾壓成型的瀝青混合路面及碾壓成型的瀝青混合料試件的滲水系數，以檢驗路面的滲水性能及瀝青混合料的比設計。該儀器是JTGF40-2004《公路瀝青路面施工技術規范》的標準產品，也是交通部公路科研所專題研究項目——瀝青路面滲水測定方法及指標要求中指定產品。
二、目的
本公司生產的路面滲水試驗儀加工精致，測試精度高。適用于測定瀝青混合料路面及碾壓成型的瀝青混合料試件的滲水系數。以檢驗路面的滲水性能及瀝青混合料的配合比設計。
三、技術參數
1、量筒容積：600ml
2、分辨率：2ml
3、滲水面積標準環內徑：150nn
4、配重塊：2塊，每塊5公斤
5、水位高：600mm
6、總重量：22公斤
7、外形尺寸：Φ200×高600mm
8、環境溫度：≤35℃
9、相對濕度：≤85%

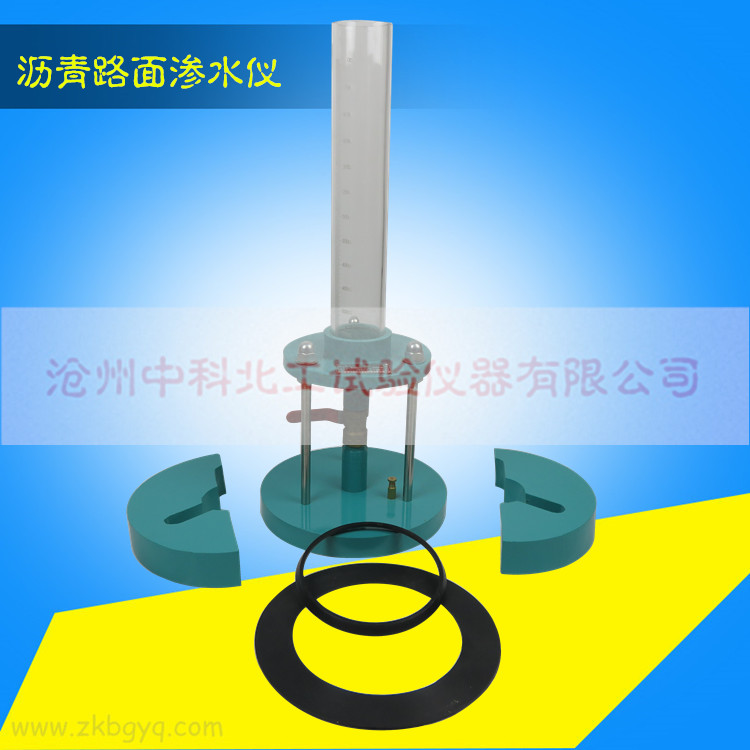

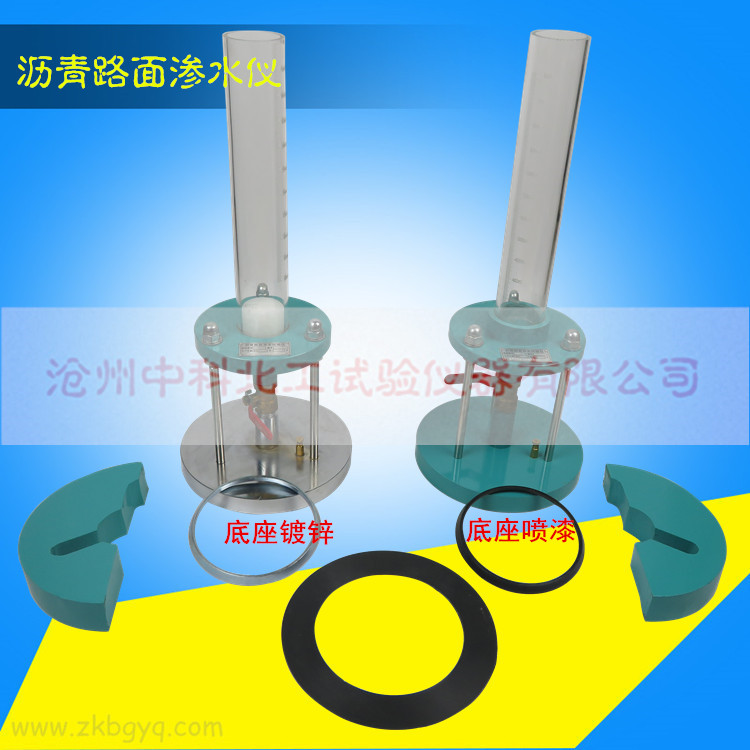

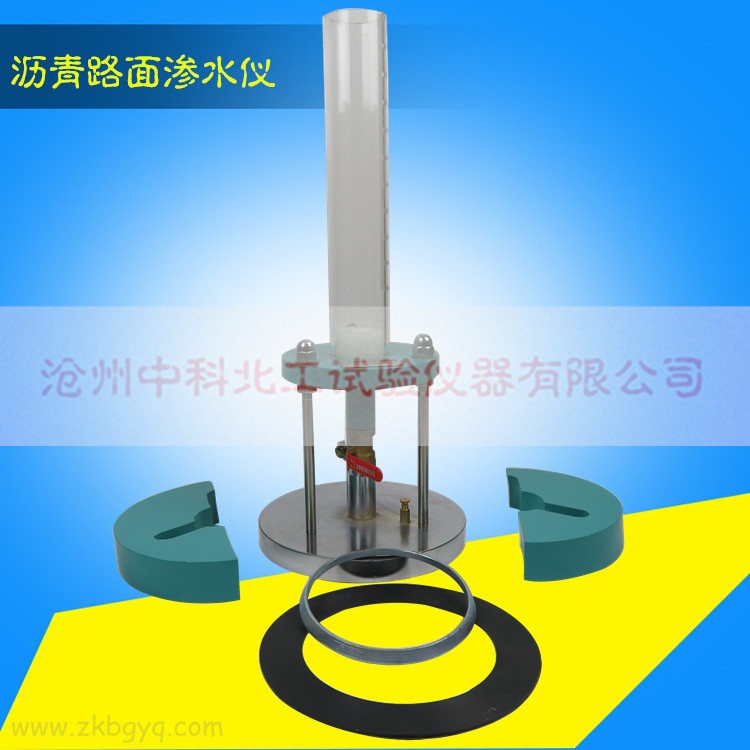

四、結構
1、量筒：有機玻璃制成，裝于儀器的上部，容積約600mL，上面標有刻度,在100mL～500mL刻有標示線，分辨率為2mL。
2、上盤：有機玻璃管嚴密安裝在上盤上。
3、接管：連接量筒與底座，中間裝有不銹鋼閥門，用于試驗的開停。
4、底座：底座的下部有槽，安裝隨帶的膠圈。
5、支架：由立柱組成，起連接上盤與底座的作用。
6、配重塊：共2塊，每塊重約5Kg。
7、配件：標記環。
五、準備事項
1、備好水桶、水、紅墨水、粉筆、掃帚等。
2、準備好密封材料，黃油，玻璃膩?zhàn)踊蛳鹌つ嗟取?br />
3、按照規程T0730-2011瀝青混合料試件成型法（輪碾法）制作瀝青混合料試件（試件尺寸為：30cm×30cm×5cm。）或選好測試路面。
在盛有潔凈水的水桶中滴入幾滴紅色，使水變成淡紅色。
六、使用方法：
1、選點：在路面上選好點，用掃帚和鋼絲刷將測點上火土雜物清除干凈。
2、按底座大小在底座上抹一點膩?zhàn)樱瑢x器底座按上并擰緊，抹實膩?zhàn)�，不使漏水�?br />
3、將鏟有少量紅墨水的水灌入儀器中，直至小量筒上端溢水孔為（至600mm高度為止），從開始讀數加水到開始讀數應在3秒鐘內完成。
4、水達到預定水位后（600mm）即開動秒表，每30秒鐘記一次水位高度，直到3分鐘為止。
