介紹
一、用途和特點DH-3型砌體砂漿強度點菏儀是GB/T50315-2011《砌體工程現場檢驗技術規程》而研制生產的，是砌體砂漿強度檢測的專用儀器，其特點是能在現場或?qū)嶒炇抑苯訙y試，不影響墻體受理能力，具有檢測容易，操作方便，測試準確度高等特點，完全可以滿足砌體工程現場質量控制及舊、古房質量鑒定、評定的客觀需求。
二、主要技術參數
1、測量范圍：0-3KN 最大量程5KN
2、最大行程 30mm
3、電源電壓：5V
4、凈重4.8kg
三、結構特征及工作原理

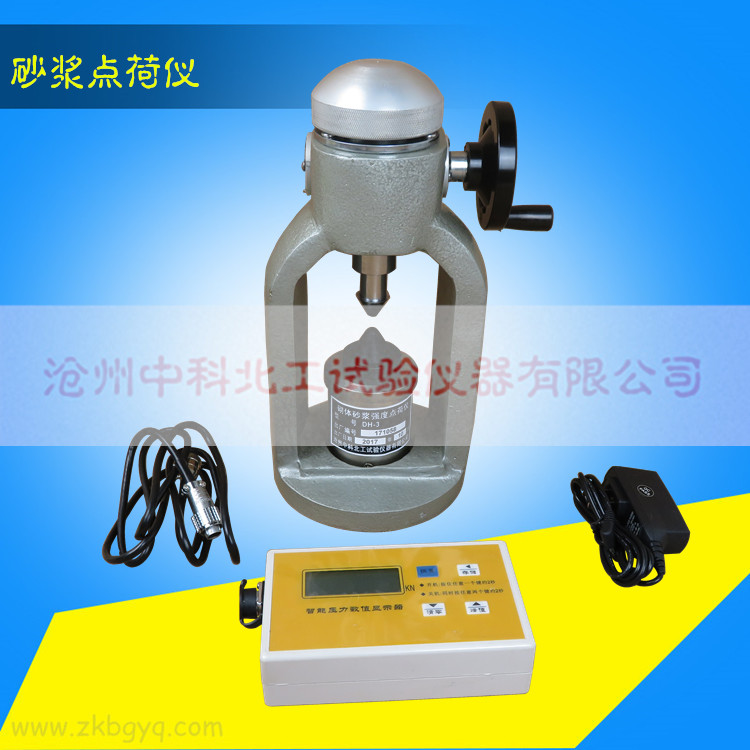

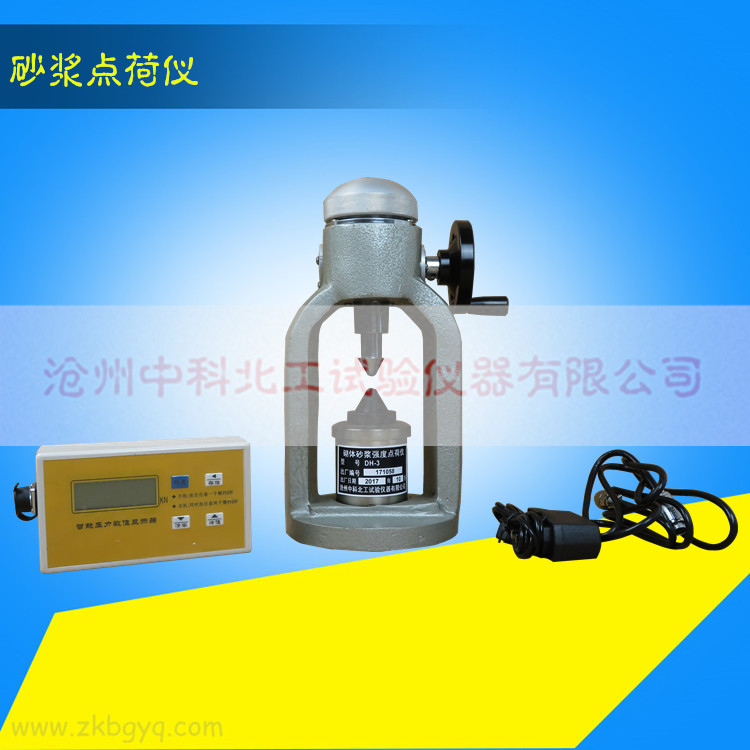

點菏儀由蝸輪、蝸桿機械加菏系統，壓力傳感和智能數學壓力顯示器組成，傳感器安裝在加荷系統的底座上，峰值顯示器和加荷系統用導線連接。
在工作時，將預先取好的砂漿試樣放在壓頭上，用手順時針慢慢轉動電荷儀的手柄，使升降絲杠向下移動，當加戴頭頂住砂漿試樣時就產生了壓力荷載，然后緩慢均勻的施加荷載直至試樣破壞為止，此時智能數字壓力顯示器將最大荷載載保持住。
將砂漿試樣放置在下加載頭上，上、下加載頭對準預先畫好的作用點，用手順時針慢慢轉動點荷儀的手柄，通過蝸輪，蝸桿傳動是升降絲杠向下移動，當加帶頭頂住砂漿試樣時就生產了壓力荷載，然后緩慢均勻的施加荷載，直至試件破壞，此時停止加荷。
記錄下智能數字壓力顯示器讀數后，帶入公式，計算強度，點荷儀顯示器的讀書單位為N。
將破壞后的試件拼接成原樣，量測荷載實際作用點中心到試件邊緣的最短距離即為作用半徑，精確至0.1mm。注意：不要將上下加載頭直接頂壓，如果上下加載頭來做本檢驗時，必須在上下加載頭之間放置砂漿片，以免損壞加載頭。
四、維護與保養
1、儀器使用完畢后，應及時清理干凈，裝入箱中備用。
2、微電腦峰值顯示器采用集成電路組裝，在使用時電源電壓應穩定在6V范圍之內。
3、儀器在使用和存放均勻與室內干燥地方，切記暴曬，雨淋和受潮，以延長受用壽命。
4、蝸輪箱內應定期注黃干油，保持潤滑。
