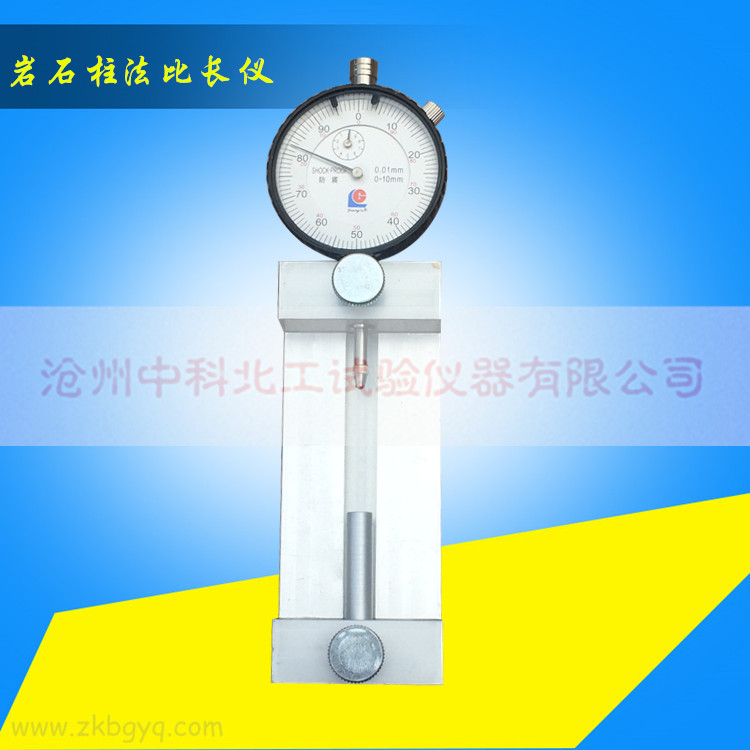

巖石柱法測長儀
一、原理
將一定尺寸的巖石小圓柱體持續地浸泡在氫氧化鈉溶液中，定期測定每個圓柱體的長度變化；依據圓柱體在3個月時的膨脹率，評定其所代表的骨料的堿活性。
二、儀器設備
1、鉆芯機：配有內徑為φ9mm的小圓筒鉆頭。
2、鋸石機
3、磨平機
4、試件養護瓶：采用耐堿性材料制成，能蓋嚴以避免溶液變質和改變濃度。
5、測長儀：量程25～50mm，精度0.001mm。
三、試驗程序
1、取樣
按照地質勘測的有關取樣方法從采石場鉆取（或鋸�。┻m當體積和數量的巖石樣品，保證樣品尺寸滿足6.2.1的要求
2、試件的制備
2.1從取得的巖石樣品中鉆取直徑為9mm±1mm的巖樣。當巖石的層理清晰時，應在同塊巖石樣品的不同巖性方向上分別鉆取一個芯樣；當巖石層理不清晰時，應在三個相互垂直的方向上分別鉆取一個芯樣。芯樣長度須滿足6.2.2的要求
2.2將芯樣鋸成長度為35mm±5mm的試件，將試件兩端面磨成互相平行并與試件中心軸線垂直的光面。加工時，應避免試件表面損傷變質而影響堿溶液滲入試件內部的速度。
3、試件初長的測定
將制備好的試件編號，放入盛有蒸餾水的瓶中，并將該瓶置于溫度為20℃±2℃、濕度為50%以上的恒溫室內。每隔24h將試件從瓶中取出，擦干其表面水分，用測長儀測定試件長度。當前后兩次測得的試件長度變化率不超過0.02%（一般需2～5天）時，以最后一次測得的長度值作為試件的初長。
4、試件的養護
將已測定初長的試件浸入已裝有1mol/L氫氧化鈉溶液的試件養護瓶?jī)?nèi)。氫氧化鈉溶液的液面應超過試件頂面10mm以上，且每個試件平均溶液量應不少于50ML。同一試件養護瓶中不得浸泡不同巖石品種的試件。蓋嚴瓶蓋，將試件養護瓶置于20℃±2℃的恒溫室中進行養護。每6個月更換一次試件養護瓶中的氫氧化鈉溶液。
5、試件長度變化的測定
當試件分別養護至7天、14天、21天、28天、56天、和3個月時，在20℃±2℃的恒溫室內將試件從試件養護瓶中取出，先用蒸餾水將試件表面溶液洗滌干凈，并將其表面水擦干，再用測長儀測定試件長度。如有需要，以后每28天測定一次試件的長度。一年后，每3個月測定一次試件的長度。
在不同齡期測定試件長度時，應盡量保持試件與測長儀的相對位置不變；每次測量完畢后，應迅速將試件放回養護瓶中繼續養護。
注：在不同齡期測定試件的長度時，應同時觀測試件形態的變化，如開裂、彎曲和撕裂等，并作記錄。
四、結果計算與處理
1、試件長度的膨脹率按下式計算（經確至0.001%）
Et =（Lt - Lo）Lo×100
式中：Et——試件浸泡t天后的長度膨脹率，%；
Lt——試件浸泡t天后的長度，mm；
Lo——試件的初長，mm。
2、以各試件長度膨脹率的最大值作為試驗結果。
注：同一試驗人員采用同一儀器測量同一軟件，測量操作誤差不應超過±0.02%；不同試驗人員采用同一儀器測量同一試件，測量誤差不應超過±0.03%
五、評定
若試件浸泡3個月時的膨脹率小于0.10%，將該巖石試件所代表的骨料評定為非堿活性骨料；反之，則評定為堿活性骨料。
