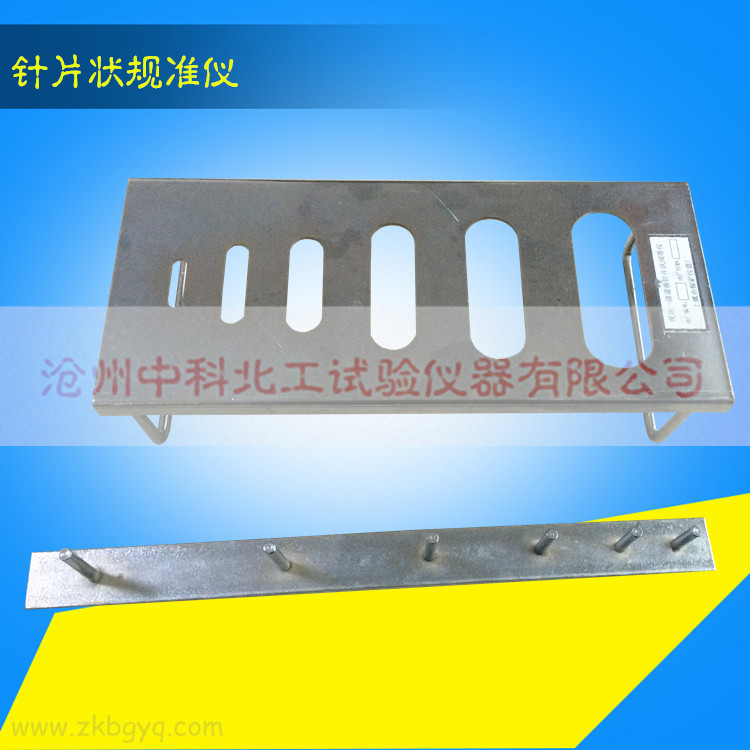

針片狀規準儀
針片狀規準儀
用途：
針、片狀規準儀系用于按《建筑用卵石、碎石》GB/T14685-2001測定碎石或卵石針狀和片狀顆�？偤恐笜�(biāo)的專用儀器。我廠生產的針片狀規準儀主要用于混凝土骨料的分級篩選。另可訂做其它規格（如鐵路）針片狀規準儀。
主要技術參數：
針狀儀間凈距：17.1、30.6、42、54.6、69.6、82.8±0.2mm。
片狀儀孔寬：2.8、5.1、7.0、9.1、11.6、13.8±0.1mm。
片狀粒級分孔寬： 3，5.2，7.2，9，11.3，14.3mm
客服電話：13 722705231
片狀粒級分間距： 18，31.2，43.2，54，67.8，85.8mm
誤差：±0.5
一、技術要求
1、普通砼用碎石或卵石片狀規準儀。
（1） 片狀規準儀長190mm、寬115mm、厚3mm、高100mm。
（2） 片狀規準儀規準孔為條孔，長×寬分別為88.8mm×14.3mm、67.8mm×11.3mm、54mm×9mm、43.2mm×7.2mm、31.2mm×5.2mm、18mm×3mm。條孔均勻分布在規準板上。
2、建筑用碎石或卵石針狀規準儀。
（1）片狀規準儀長240mm，寬120mm，厚3mm，高100mm。
（2）片狀規準儀規準孔為條孔，長×寬分別銷售Q Q：91612 9270為82.8mm×13.8mm、 69.6mm×11.6mm、 54.6mm×9.1mm、 42.0mm×7.0mm、 30.6mm×5.1mm、 17.1mm×2.8mm。條孔均勻分布在規準板上。
3、規準孔兩端為圓弧形，其弧徑分別為各孔寬度。
4、規準板支腿為8mm直徑的光圓光鋼鋼筋制成。
5、規準板及支腿平直、光滑、表面鍍鉻，孔壁平直。
二、碎石或卵石片狀規準儀?校驗項目及條件
6、校驗項目
（1）外觀
（2）尺寸
7、校驗用器具
（1）鋼直尺：量程300mm，分度值1mm。
（2）游標卡尺：量程300mm，分度值0.02mm。
（3）弧度板
三、碎石或卵石片狀規準儀 校驗方法
1、目測和手摸是否光滑、平直、是否鍍鉻。
2、用鋼直尺測量片狀規準儀長、寬、厚及高。
3、用鋼直尺測量孔寬及孔長。
4、用游標卡尺測量支腿直徑。
5、用弧度板測量條孔端部的弧徑。
6、銷售Q Q：91612 9270
四、校驗結果處理
全部校驗項目均符合技術要求為合格。
五、碎石或卵石片狀規準儀 校驗周期、記錄與證書
校驗周期為12個月，校驗記錄格式見下表，校驗證書格式見附錄Ⅰ。
碎石或卵石片狀規準儀校驗記錄 ZML-015
