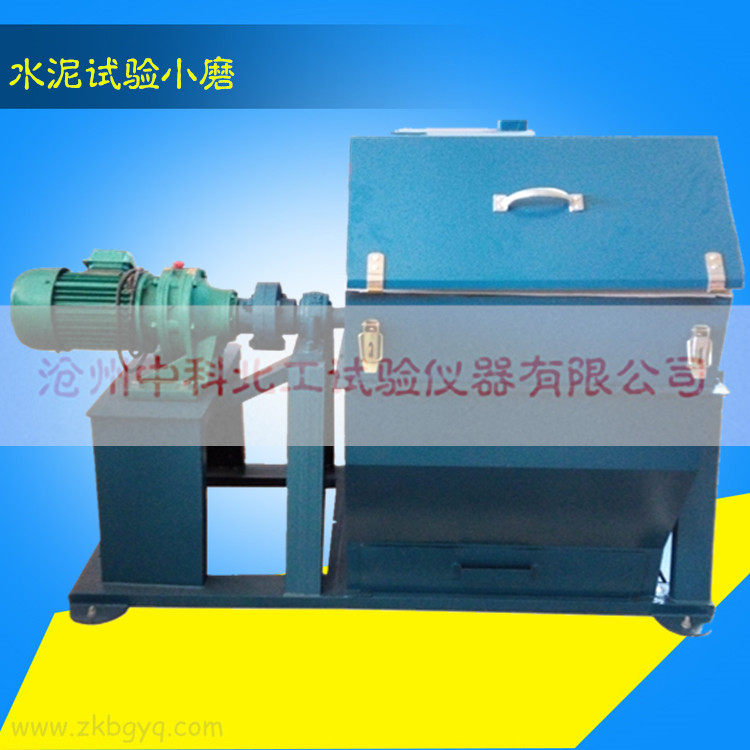

水泥試驗小磨
水泥試驗?zāi)?/span>
一、用途
水泥統一試驗?zāi)ナ撬鄰S化檢室測定水泥熟料標號及熟料化學分析必不可缺的設備，該機還可用來研磨其他物料。
該試驗?zāi)ゾ哂薪Y(jié)構緊湊、操作方便、維修簡單、性能可靠、良好的防塵隔音效果，采用定時器控制自動停車等優點。
二、主要技術參數
1、磨機轉速：48r/min
2、研磨體裝載量：100kg
3、研磨體及配合數量：（由用戶另購）
4、一次物料裝入量：5kg
5、入磨物料粒度：＜7mm
6、粉磨時間：～30min
7、電動機功率：1.5KW
8、電源電壓：380v
9、電源頻率：50Hz
|
名稱 |
球徑：Φ（mm） |
數量（個） |
重量 |
|
鋼球 |
40 |
43 |
60 |
|
50 |
37 |
||
|
60 |
24 |
||
|
70 |
9 |
||
|
鋼段 |
Φmm×L（mm） |
374 |
40 |
|
25×30 |

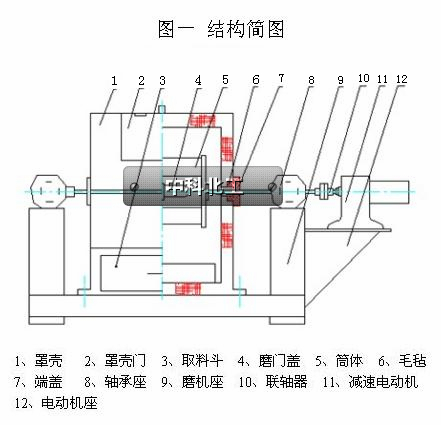

三、結構（見附圖一、圖二）
本試驗?zāi)ビ烧謿�、磨機、支座及電器控制箱等四個部分組成。
1、罩殼：罩殼由2mm厚的冷壓鋼板組成，分上下兩罩，上罩裝有罩殼門，下罩殼有取料斗，可盛放磨好的物料，罩殼與磨機軸用帶有毛氈圈端蓋密封，所以罩殼起到隔音和防塵的良好的密封作用。

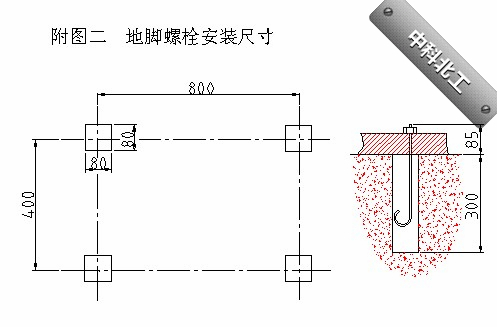

2、磨機：由筒體、磨門蓋、軸承及軸承座、聯軸器、齒輪減速機等組動減速機及電器控制箱等，磨機座部有4個F14底角螺栓孔，用以固定全套設備。
